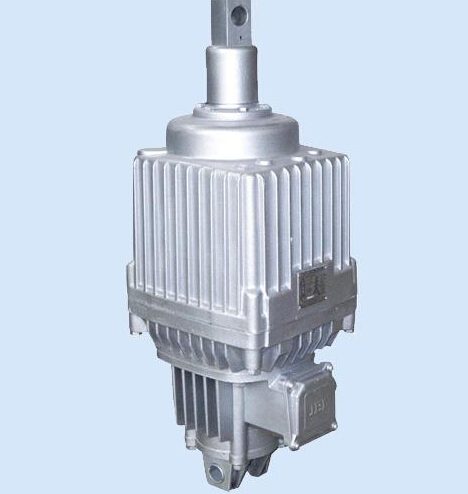

Ed系列電力液壓推動器 電力液壓推動器 電話 138 0391 0788 一、概述Ed系列電力液壓推動器是一種集電機，離心泵，油缸為一體的，結構非常緊湊的驅動控制裝置，被廣泛用作各種塊式制動器和盤式制動器的驅動裝置，還可用于各種工業閥門，閘門，定向擺動和轉動（＜90°）裝置（機構）及夾緊裝置的驅動控制。ED系列電力液壓推動器主要用作YWZ4，YWZ5，YWZ8，YWZ9，YWZP系列電力液壓塊式制動器的操作元件，廣泛適用于起重運輸，冶金，礦山，港口，建筑等行業。 二、型號含義 三、產品特點 外殼為鑄造鋁合金、重量輕，外形美觀； 電機為非浸油式結構，B級或F級絕緣(根據用戶要求)。耐熱性好，壽命長； 電機接線盒蓋設有密封，采用電纜填料函進線，牢固可靠，電氣外殼防護等級達IP55; 電機軸和推桿均表面鍍硬鉻處理，使密封件壽命大大延長； 油缸殼體在一側設有平衡氣室，可使推動器在0-180°任何方向安裝，從而擴大其使用范圍； Ed系列全部密封件和軸承采用世界***產品，密封可靠，壽命長； Ed系列緊固件為不銹鋼材質，美觀耐用。 四、安裝方式 垂直安裝：活塞桿連接塊朝上； 水平安裝和中間任意位置：主參數標牌朝上； 所有推動器的推桿連接塊都可以旋轉。Ed50-Ed301固定座可作90°旋轉，Ed23-Ed30固定座也可提供90°旋轉但安裝高度尺寸A增加8毫米； 無論何種安裝位置，活塞桿都不能承受任何力，以免影響使用效果和壽命。 五、附加裝置 根據用戶需要可安裝各種附加裝置滿足不同工作需要； 上升或下降閥：加裝上升閥“H”，下降閥“S”或上升下降閥“H、S”可使上升下降時間無級延長，可調整的***大值可達額定值的10-20倍，閥在外部調節。帶閥的推動器其上升下降時間將有所延長，短行程延長0.1-0.2秒，長行程延長0.2-0.4秒； 制動彈簧：它產生制動力，技術參數中所列的制動彈簧力值為上升行程的1/3（下降行程的2/3）時的彈簧力； 復位彈簧：工作原理同C-彈簧，但復位的彈簧力教小； 緩沖彈簧：（僅適用于短行程）主要調節制動過程。緩沖制動的非周期瞬變過程，使制動平穩，它代替推桿連接塊裝在活塞桿上，不改變推動器的行程?！ 〖訜崞鳎涸诃h境溫度低于-20℃的地區，可根據用戶需要加裝加熱器，加熱器為AC200V、AC110V電壓，訂貨時需注明，溫度的控制調節方法由用戶自己選擇；行程開關：根據用戶要求，推動器可以裝機械式行程開關。 ? 六、工作條件????? 電動機1/2三相交流異步式電動機，符合（G了755-87）規定，絕緣等級：F級????? 連續工作S1連續工作S2，負載持續率FC=60%????? 額定電壓為380V三相，頻率50Hz????? 使用地點的海拔高度等級符合（GB755-87）標準????? 周圍環境溫度應在-20℃～40℃范圍內，其空氣相對濕度應不大于90%5.????? 垂直安裝：活塞連接塊朝上，水平安裝：記號的標牌朝上：（ED630/12公適用于垂直安裝） ? 七、主要技術參數 型號 額定推力(N) 額定行程(mm) 動作行程 制動彈簧力(N) 額定頻率(Hz) 輸入功率(W) 額定電壓(V) 額定電流(A) ***大工作頻率 重量(Kg) 上升 下降 短行程推動器 偏差±20% ED23/5 220 50 0.35 0.35 180 50 165 380 0.52 2000 10 ED30/5 300 50 0.35 0.35 270 50 200 380 0.46 2000 14 ED50/6 500 60 0.45 0.39 460 50 210 380 0.48 2000 14 ED80/6 800 60 0.32 0.34 750 50 330 380 1.42 2000 24 ED121/6 1250 60 0.4 0.42 1200 50 330 380 1.44 2000 39 ED201/6 2000 60 0.5 0.32 1900 50 450 380 1.45 2000 39 ED301/6 3000 60 0.58 0.32 2700 50 550 380 1.46 1500 40 ? ?八、安裝尺寸 型號 A B C D E F G H K L M N O P Q R S T U ED23/5 286 50 26 12 12 20 16 20 160 80 80 40 200 16 85 55 75 100 20 ED30/5 370 50 34 15 16 25 16 18 160 80 80 40 197 16 85 55 75 100 20 ED50/6 435 60 36 18 20 30 20 23 195 97 120 60 254 22 85 55 75 100 20 ED80/6 450 60 36 18 20 30 20 23 195 97 120 60 254 22 85 55 75 100 20 ED50/12 515 120 36 18 20 30 20 23 195 97 120 60 254 22 ? ? ? ? ? ED80/12 530 120 36 18 20 30 20 23 195 97 120 60 254 22 ? ? ? ? ? ED121/6 645 60 38 25 25 40 25 35 240 112 90 40 260 25 130 80 120 147 35 ED201/6 645 60 38 25 25 40 25 35 240 112 90 40 260 25 130 80 120 147 35 ED301/6 645 60 38 25 25 40 25 35 240 112 90 40 260 25 130 80 120 147 35 主營 隔爆型三相異步電動機 輸送機用電機 DSB22電機 YBS40電機 YBK2電機 YB2電機 YB3隔爆三相異步電動機 ***節能YB3防爆電機 YBJ11系列礦用絞車電機 YBB系列耙斗裝巖機用隔爆型三相異步電動機 ?YBF系列風機用隔爆型三相異步電動機 電力液壓塊式制動器 鉗盤式制動器 電力液壓推動器
